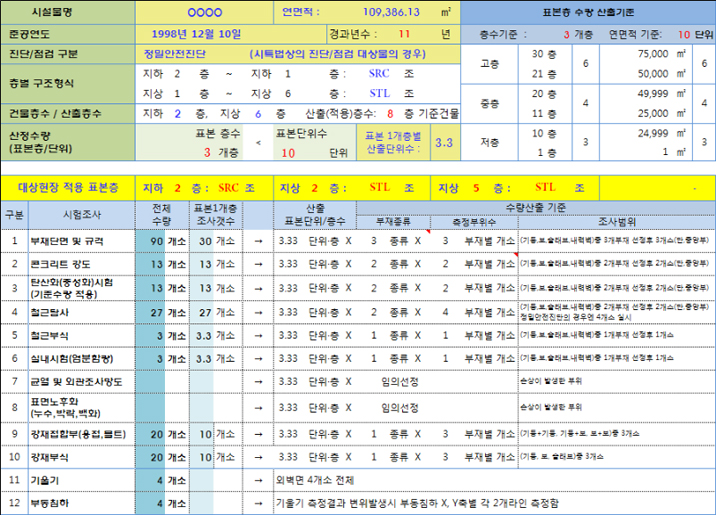

정밀안전진단 대상 및 지침(시행근거)   법령에 의한 1종 대상시설물의 정밀안전진단은 시설물 안전관리에 관한 특별법 제13조제1항의 규정에 의거하여 고시된 안전점검 및 정밀안전점검지침(건설교통부고시 제2003-170호, ’03.7.4 ; 이하 “지침”이라 한다)과, 동지침에 의거해 발행 배포된 건축물의 안전점검 및 정밀안전점검 세부지침(건설교통부, 한국시설안전기술공단, 2003.12 ; 이하 “세부지침”이라 한다)에 따라 실시한다.    대상시설물    10년 경과된 1종 시설물    (공동주택 제외)    ※ 관련법 : 시특법(시설물안전관리에 관한 특별법)    ※ 최초는 준공일을 기준하며, 이후는 전회 정밀안전진단일을    기준하여 시행주기를 산출함    ※ 종합평가 : A~E 등급으로 5단계 평가    법정실시주기     A 등급 : 6년에 1회     B~C 등급 : 5년에 1회     D~E 등급 : 4년에 1회    실시결과조치     실시결과 FMS 등록 및 승인절차 요함     E-보고서의 제출    ※ 한국시설안전공단 및 국토해양부에서 실시결과    평가규정에 준하여 평가함       구조설계 개과업 진행절차   1단계(결정단계) : 견적의뢰 → 현장방문 → 자료확인 및 절차, 과업지시서(발주처) 검토 → 견적 → 계약 → 일정협의 2단계(과업단계) : 사전예비조사후 사전검토서 제출 → 본조사 실시 → 보고서 작성 → 성과품 납품 3단계(조치단계) : FMS 입력 및 E-보고서 제출 → 완료 ※ 관리주체가 안전점검 또는 정밀안전진단을 의뢰하고자 할 때에는 지침상의 별지 제1호, 제2호 서식에 의한다.       E-보고서 제출서류   관련서류 : 과업지시서, 사전검토 보고서, 계약서 성 과 품   - 보고서(PDF 파일) - 부록(PDF, JPG) : 상태평가입출력자료, 외관망도, 비파괴조사위치도, 사진첩, 시험데이터 자료 등       정밀안전진단 기본과업내용   과업항목 성능저하 현상    자료수집 및 분석     준공도면, 구조계산서, 특별시방서, · 시공 · 보수 · 보강도면, 제작 및 작업도면     재료증명서, 품질시험기록, 재하시험 자료, 계측자료     시설물 관리대장     기존 안전점검, 정밀안전진단 실시결과 검토 및 분석     보수, 보강이력 검토 · 분석    현장조사 및 시험     전체부재의 외관조사 및 외관조사망도 작성    - 콘크리트 구조물 : 균열, 누수, 박리, 박락, 층분리, 백태, 철근노출 등    - 강재 구조물 : 균열, 도장상태, 부식 및 접합(연결부)상태 등     현장 재료시험 등    - 콘크리트 비파괴강도(반발경도시험, 초음파 전달 속도시험 등), 탄산화 깊이 측정, 염화물 함유량 시험    - 강재 시험 : 강재 비파괴시험(시험량, 시험부위 등)    상태평가     외관조사 결과분석     현장시험 및 재료시험 결과 분석     콘크리트 및 강재 등의 내구성 평가     부재별 상태평가 및 시설물 전체의 상태평가 결과에 대한 소견    안전성 평가     조사, 시험, 측정결과의 분석     기존 구조계산서 또는 안전성평가자료 검토 · 분석     내하력 및 구조안전성 평가     시설물의 안전성평가 결과에 대한 소견    종합 평가     시설물의 종합평가 결과에 대한 소견     안전등급 지정    보수, 보강방법     보수 · 보강 방법 제시    보고서 작성     CAD도면 작성 등 보고서 작성       조사표본층의 선정 및 시험수량 산출예시   시특법상의 정밀안전진단 및 정밀점검은 관련 세부지침 기준을 적용하여 아래 예시와 같이 조사 표본층과 각 항목별 조사수량을 산출하여 현장조사하여야 그 최소수량 기준을 충족시킬 수 있다.       시험항목별 조사장비   정밀안전진단 사용장비 목록표 구 분 조사항목 내 용    구조    안전성     부재내력     기둥, 벽, 보, 슬래브 등의 내력검토    (도서)    MIdas Gen, Midas SET    R.C조    S.R.C    조적조     콘크리트 강도 및 규격     콘크리트 압축강도     기둥부재간격 및 부재규격    Schmidt Hammer NR-Type    레이저거리측정기, 줄자     철근배근 상태     철근배근 간격, 피복두께    Ferroscan FS 10 System     균열     균열폭, 면적률    줄자, 사진기, 균열현미경, 망치    CRACK MONITOR     표면 노후화     박리, 박락, 누수 · 백태, 철근노출    페놀프탈레인 1% 용액    버니어캘리퍼스, 36V 충전해머드릴     콘크리트 탄산화     탄산화 진행깊이    페놀프탈레인 1% 용액    버니어캘리퍼스, 36V 충전해머드릴     철근 및 접합재 부식     철근 및 접합재 부식상태 및    부식환경    철근부식도 측정기 : Half cell    취약부 파취후 부식상태 육안확인,     염화물함유량     염화물이온 함유량    염분함량시험기 CL-3727    ST'L     강재의 규격     강재강도 및 부재규격    줄자, 버니어캘리퍼스(0.01㎜ 측정)     용접 접합상태     용접부 결함    염색침투탐상액, 자분탐상기     볼트 접합상태     볼트 누락, 풀림, 이완    검사용 토크렌치     강재의 부식도     방청과 강재부식    육안검사 및 초음파 강재두께측정기     접합재 부식도     용접 및 볼트접합부 부식     내화피복     내화피복 두께 및 손상    버니어캘리퍼스 0.01㎜ 측정단위    변위ㆍ변형     기울기     건물 기울기    NiIKON DIGITAL THEODOLITE NE-20SE     기초 침하     부동침하    AUTO LEVEL (Sokkia-C32)       시험항목별 조사장면
